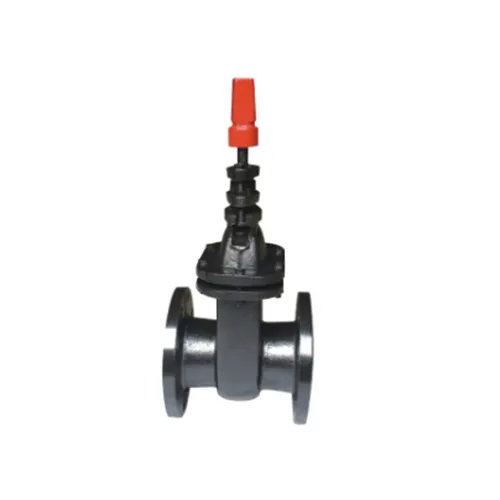

上昇していない茎の粘性地下ゲートバルブ

上昇していないステムcuniform地下ゲートバルブは、スペースが制限されている埋もれたパイプラインシステム用に設計されたコンパクトで耐久性のあるソリューションです。くさび形のゲートと固定茎を備えた、それは厳しい地下条件下で信頼できるシールと長いサービス寿命を保証します。このバルブは、地方自治体の水供給、下水処理、石油およびガスパイプライン、および産業ネットワークで広く使用されています。その堅牢な構造、腐食耐性コーティング、および国際基準へのコンプライアンスは、安全で効率的で長期的な地下流体制御アプリケーションに理想的な選択となります。

共有：

連絡する

オンライン引合

電子メール：1047249126@qq.com

ワッツアップ：+8618953100555

詳細な紹介
製品百科事典

このバルブは、蒸気、水、オイルメディムンピペリンで使用されているために、石油、化学物質、医薬品、電力、その他のインドストリーで広く使用されています。

技術データ

製品モデル製品モデル		SZ45T	SZ45W	SZ45T	SZ45W
公称圧力PN（MPA）公称圧力		1.0		1.6
テスト圧力テストプレッシャー	強度（水）（MPA）強度（水）	1.5		2.4
	密封(水)(MPa) Seal(water)	1.1		1.76
作業温度（℃）温度が機能します		≤200	≤100	≤200	≤100
適用されるメディア適切な作業		水、蒸気	油	水、蒸気	油

主要部品の材料

部品名パーツ名	材料
部品名パーツ名	SZ45T-10/16	SZ45W-10/16
ゲートディスク	灰色の鋳鉄 +真鍮鋳鉄+真鍮	灰色の鋳鉄鋳鉄
バルブボディ、バルブボンネット	灰色の鋳鉄鋳鉄	灰色の鋳鉄鋳鉄
幹	炭素鋼、真鍮、ステンレス鋼炭素鋼、真鍮、ステンレス鋼	炭素鋼、真鍮、ステンレス鋼炭素鋼、真鍮、ステンレス鋼
ステムナットステムナット	真鍮、延性鉄真鍮、結節鋳鉄	真鍮、延性鉄真鍮、結節鋳鉄
ハンドホイール	灰色の鋳鉄鋳鉄	灰色の鋳鉄鋳鉄

主な寸法

dn （mm）	l	d	D1	ノック	b-f	z-φd	a	k	h
40	165	145	110	85	18-3	4-F18	65	32	300
50	178	160	125	100	20-3	4-F18	65	32	355
65	190	180	145	120	20-3	4-F18	65	32	360
80	203	195	160	135	22-3	4-F18	65	32	400
100	229	215	180	155	22-3	8-F18	65	32	428
125	254	245	210	185	24-3	8-F18	65	32	513
150	280	280	240	210	24-3	8-F23	65	32	565
200	330	335	295	265	26-3	8-F23	65	32	660
250	380	390	350	320	28-3	12-F23	65	32	907
300	420	440	400	368	28-4	12-F23	70	48	920
350	450	500	460	428	30-4	16-F23	70	48	1036
400	480	565	515	482	32-4	16-F25	70	48	1177
450	510	615	565	532	32-4	20-F25	70	48	1246
500	540	670	620	585	34-4	20-F25	70	48	1395
600	600	780	725	685	36-5	20-f30	70	48	1590

上昇していない茎のcuniform地下ゲートバルブ：完全ガイド

導入

上昇していない茎cuniform地下ゲートバルブオーバーヘッドスペースが制限されている地下パイプラインアプリケーション向けに設計された広く使用されている産業用バルブです。で冠状ウェッジゲート構造そして上昇していないステムデザイン、要求の厳しい環境でも信頼性の高いシャットオフ、長いサービス寿命、効率的な操作を保証します。

この記事では、その包括的な概要を説明します保証条件、メンテナンス方法、認証基準、および利用可能な仕様、エンジニア、調達チーム、およびエンドユーザーにとって貴重なリファレンスになります。

上昇していない茎のcuniform地下ゲートバルブの主要な特徴

限られた地下空間に適したコンパクトな非上昇ステム設計。
Cuneiform Wedgeは、高圧下で緊密なシーリングを保証します。
耐久性が拡大するための腐食防止コーティングを備えた堅牢なボディ。
で広く適用されます地方自治体の給水、廃水管理、石油とガス、および産業ネットワーク。
コンプライアンス国際的な安全および環境基準。

保証条件

のメーカー上昇していない茎のcuniform地下ゲートバルブ通常、エンドユーザーを保護するための明確な保証補償を提供します。以下は典型的な保証条件です。

標準保証の補償

保証期間：配達から12〜24か月または設置から18か月、どちらか早い方。
カバレッジの範囲：通常の動作条件下での製造上の欠陥、材料障害、または誤動作。
除外：

不適切な設置または誤用による損傷。
非指定された液体への暴露によって引き起こされる腐食。
不正な変更または修理。

拡張保証オプション

一部のサプライヤーは、以下を含むサービス契約の延長保証を提供します。

定期的な検査訪問。
スペアパーツへの優先アクセス。
緊急の問題に対するオンサイトの技術サポート。

メンテナンス方法

適切なメンテナンスにより、地下ゲートバルブの長期にわたるパフォーマンスが保証されます。以下のプラクティスが推奨されます。

ルーチン検査チェックリスト

検査アイテム	頻度	方法
バルブボディとコーティング	6か月ごと	腐食、亀裂、または外部損傷を確認してください。
ステム操作トルク	四半期	スムーズな操作のために開閉/閉鎖をテストします。
シーリングパフォーマンス	毎年	ゼロ漏れを確認するための圧力テスト。
梱包とガスケット	毎年	漏れまたは摩耗が検出された場合は、交換してください。

潤滑ガイドライン

適用する抗腐食性潤滑剤茎と動作ナット。
潤滑チャネルにほこりや破片がないことを確認してください。
化学的な非互換性を避けるために、メーカーが承認したグリースを使用してください。

長期的なメンテナンスのヒント

少なくともバルブを操作します3か月ごとに1回ジャミングを防ぐため。
地下のアクセシビリティのためにバルブボックスまたは延長ロッドを取り付けます。
将来の参照のために、すべての検査およびメンテナンス活動を記録します。

Non-rising stem cuniform under ground gate valve

認証基準

会うためにグローバルな業界の要件、上昇していない茎のcuniform地下ゲートバルブは、複数の標準に準拠しています。

共通認定

ISO 9001 - 品質管理システムのコンプライアンス。
および1074 /および1171 - 給水バルブの欧州基準。
火600 /火6d - 産業用バルブのアメリカ基準。
WRAS / NSF - 飲料水安全認定。
CEマーキング - EU指令へのコンプライアンス。

環境および安全基準

ISO 14001 - 環境管理コンプライアンス。
ROHS指令 - 材料中の有害物質の制限。
エネルギー効率の高い設計トルクを最小限に抑え、エネルギー使用量を削減します。

仕様とモデル

上昇していない茎cuniform地下ゲートバルブさまざまなプロジェクトのニーズを満たすために、複数のモデルとサイズで利用できます。

一般的な技術仕様

パラメーター	詳細
バルブタイプ	上昇していないステムcuniformゲートバルブ
インストール方法	地下、延長ロッドはオプションです
公称直径（DN）	DN50 - DN1200
圧力評価	PN10、PN16、PON25
体材	延性鉄、鋳鉄、またはステンレス鋼
ウェッジ素材	ゴムコーティングを備えた延性鉄（EPDM/NBR）
茎の材料	ステンレス鋼 /炭素鋼
コーティング	融合結合エポキシ（FBE）、抗腐食
手術	手動ハンドホイール、ギアボックス、または電気アクチュエーター
媒体が処理されました	水、廃水、油、ガス、非腐食性液
作業温度	-10°C〜 +80°C（カスタマイズが利用可能）

使用手順

地下バルブの性能を最大化するには、正しい操作が不可欠です。

インストール準備

パイプの端がきれいで整列していることを確認してください。
圧力評価の互換性を確認します。
埋葬する前に保護コーティングを塗布します。

操作ガイドライン

ハンドホイールまたはアクチュエータをスムーズに回転させます。突然の力を避けてください。
必要に応じてバルブが完全に閉じられている/開いていることを確認してください。
操作中に定格トルクを超えないでください。

ストレージ条件

に保存します乾燥した換気エリアインストール前。
保護カバーで封印されたバルブエンドを保持します。
日光や腐食性の化学物質への直接暴露は避けてください。

アフターセールスと技術サポート

信頼性の高いアフターセールスサービスは、顧客満足度にとって重要です。大手メーカーが提供しています：

技術文書（マニュアル、CAD図面、テストレポート）。
オンサイトインストールサポート大規模なプロジェクトの場合。
24/7の技術ホットライントラブルシューティング用。
トレーニングプログラムメンテナンスチーム用。

結論

上昇していない茎cuniform地下ゲートバルブスペースが制限されている地下パイプラインの非常に信頼性の高い選択肢です。強力なシーリングパフォーマンス、国際的な認定のコンプライアンス、カスタマイズされた仕様のオプションにより、これは理想的なソリューションとして機能します。地方自治体の給水、廃水処理、石油とガス、および産業ネットワーク。

適切に従うことによってメンテナンス方法、順守認証基準、およびメーカーを活用しますアフターセールスサポート、オペレーターは、バルブシステムの長期的な信頼性と費用対効果の高いパフォーマンスを確保できます。
